配电端子接线规范_接线端子选型与压接工艺

一、接触不良是配电故障的高频原因

配电柜与设备控制箱的故障中，接线端子部位的问题占有相当比例。典型表现是端子发热、绝缘变色，严重时出现打火烧蚀。追溯原因，多数不是端子本身质量，而是导线截面与端子不匹配、压接不牢、螺钉扭矩不足或未按要求定期复紧。

接线端子的作用是提供稳定、低阻的电气连接。任何导致接触面积不足或接触压力衰减的因素，都会使接触电阻上升，进而在电流通过时产生额外热量，形成恶性循环。

二、常见端子类型与适用场景

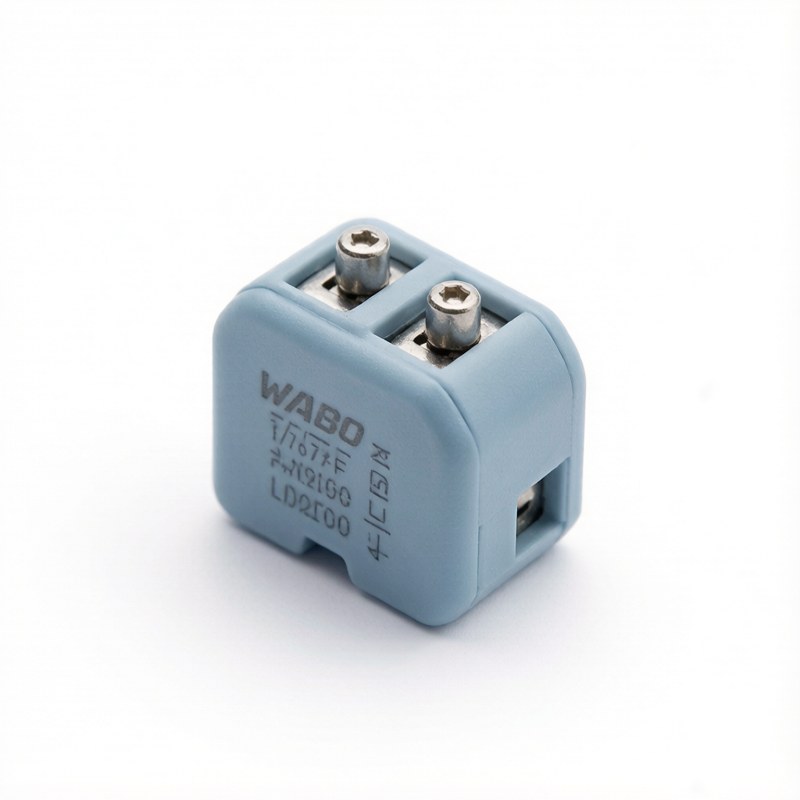

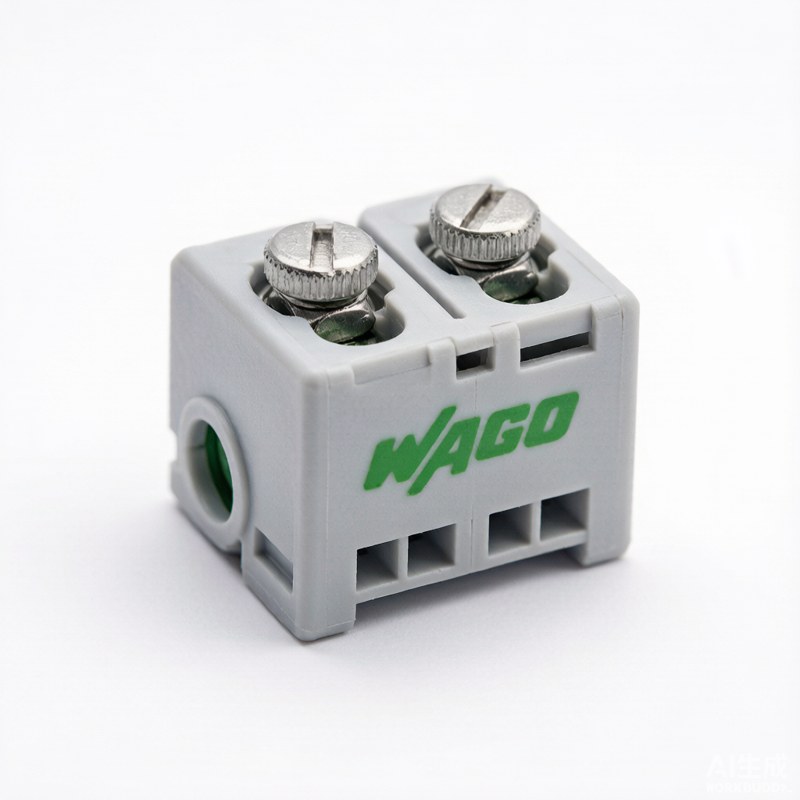

• 螺钉式端子：结构简单、成本低，适用导线范围广，但需按扭矩复紧。
• 弹簧式端子：依靠弹簧片持续压力夹持导线，抗振动性能好，免维护性更强。
• 推入式端子：导线直接插入即完成连接，施工效率高，适合标准化作业。
• 导轨安装端子：可组合成端子排，便于按回路分组与扩容。
• 穿刺式端子：用于不剥皮连接，适合现场快速分支，但适用截面有限。
• 接线鼻与冷压端子：用于大截面导线与设备端子连接，需专用压接工具。

三、选型的四个依据

• 额定电流与电压：端子的额定值必须覆盖回路的最大工作电流与系统电压。
• 导线截面范围：端子标注的适用截面必须与实际导线匹配，过大或过小都会影响接触。
• 连接方式与环境：振动场合优先弹簧式，潮湿腐蚀环境需选防腐材质与防护形式。
• 安装空间与回路数量：按柜内空间与回路数确定端子排长度与分组方式。

四、压接工艺为什么决定成败

对于使用接线鼻或冷压端子的连接，压接质量是决定因素。压接的原理是通过塑性变形让端子与导线导体形成金属间的紧密接触。压接不充分会留下空隙，压接过度则会压断部分导体，两者都会提高接触电阻。

规范做法是使用与端子规格匹配的压接钳与模具，按端子标注的压接位置与压接次数操作。常见错误包括：用钢丝钳或尖嘴钳替代压接钳、使用不匹配的模具、压接位置偏离端子筒身中部、以及一根端子内塞入多根不同截面导线。

五、螺钉端子的扭矩要求

螺钉式端子的连接质量高度依赖扭矩。扭矩不足会导致接触压力不够，长期运行后因热循环与振动进一步松弛；扭矩过大则可能压伤导线或损坏端子结构。应使用扭矩螺丝刀按端子标注的扭矩值操作。

需要注意导线材质的影响。铜导线与铝导线在蠕变特性上差异明显，铝导线在长期受压后更容易松弛，因此铝导体连接通常需要定期复紧或采用专用的过渡端子，不能与铜导线按同样方式处理。

六、安装与检查步骤

• 核对图纸与回路编号，确认端子规格与导线截面匹配。
• 按标注长度剥线，避免剥线过长造成裸露导体外露、过短造成夹持不足。
• 导线插入到位，确认导体位于端子筒身内而非夹在绝缘层上。
• 按规定扭矩拧紧或使用匹配压接钳压接，操作后轻拉导线检查牢固度。
• 安装完成后按回路逐项检查，确认无遗漏、无错接与无导体毛刺外露。
• 送电后测量端子温升，必要时在运行一段时间后安排复紧。

七、典型应用领域

• 配电柜与控制柜：主回路与二次回路的端子连接与分组。
• 机械设备电气控制：电机、传感器与执行元件的接线。
• 建筑电气安装：照明、插座与配电箱的回路连接。
• 自动化产线：控制信号与动力线路的接线与分支。
• 光伏与储能系统：直流侧接线与汇流连接。
• 设备维修改造：回路调整与临时接线的规范化处理。

八、故障排查与维护建议

发现端子发热时，应先停电检查：观察端子与导线有无氧化变色、压接处有无松动、螺钉是否松弛、导线截面是否与端子匹配。用红外测温仪扫描端子排可以快速定位异常发热点，这是预防性维护中效率较高的手段。

维护方面，建议在设备计划检修时对配电柜端子做一次全面复紧与测温，并记录数据形成趋势。对振动较大的设备，优先选用弹簧式端子减少松动风险。潮湿与腐蚀环境应选用带防护罩或防腐处理的端子。

九、常见问题解答

问：弹簧式端子和螺钉式端子怎么选？
答：振动较大、维护不便的场合优先选弹簧式端子，其持续压力可补偿热循环造成的松弛；需要频繁调整回路或导线截面跨度大的场合，螺钉式端子调整更方便。

问：一个端子可以接两根导线吗？
答：应视端子设计而定。部分端子允许在标注截面范围内接入两根同截面导线，但混接不同截面导线会造成夹持不均。若图纸要求单孔单线，则不应强行并接，应改用带桥接件的端子排。

问：端子发热一定是端子问题吗？
答：不一定。导线截面偏小、回路过载、压接不良、螺钉松弛以及环境散热条件差都可能造成发热。应先测量回路电流并与设计值对比，再检查连接质量。

十、结语

接线端子是配电系统中最基础的连接环节，其可靠性取决于选型匹配、压接质量与扭矩控制的共同作用。把这三项做扎实，比事后反复处理发热点更有价值。
